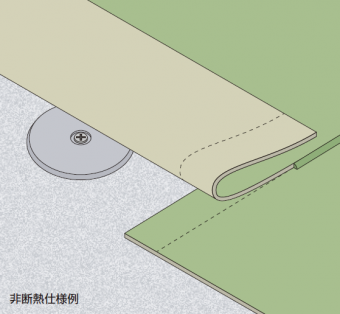

シート防水の機械的固定工法の際などに、ディスクと呼ばれる
ステンレス銅版の上面に表面材として塩ビフィルムを用いたものを
固定するためにアンカーというネジのようなものを使用します。
アンカーで固定する前に、下穴を開けてそこへアンカーを固定します。
機械的固定工法の場合は防水層を固定するのはアンカー部分のみとなります。
ということは、アンカーってとても大事な部分ですよね。
そのアンカーにも長さや素材、ねじ込みタイプや打ち込みタイプなど様々な種類のものがあります！
断熱工法ではない場合には、打ち込みタイプのアンカー（ATアンカー）または
ねじ込みタイプのアンカー（UPアンカー・TCアンカー）を使用します。
断熱工法または既存防水が断熱仕様の場合にはねじ込みタイプのアンカー（UPアンカー・TCアンカー）を使用します。
このようにアンカーも工法によって使いわけます。

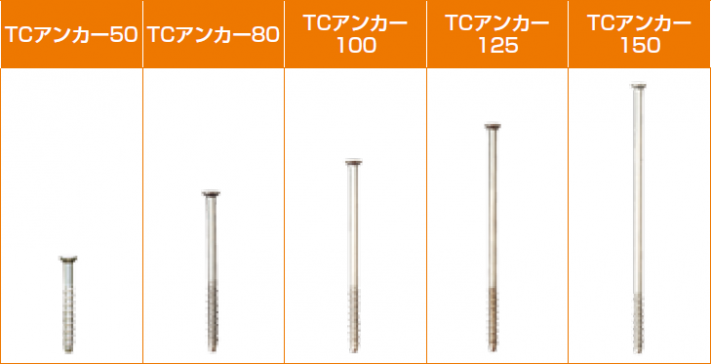

TCアンカー(50・80・100・125・150)
材質 ： ステンレス製
適応下地 ： コンクリート下地
固定方式 ： ねじ込み
荷姿 ： 100本/箱(締付専用ビット付)
ドリル径 ： 5.5mm
埋込深さ ： 40mm以上
径×長さ(mm)
TCアンカー50 ： 6.6×50
TCアンカー80 ： 6.6×80
TCアンカー100 ： 6.6×100
TCアンカー125 ： 6.6×125
TCアンカー150 ： 6.6×150
有効取付厚さ
TCアンカー50 ： 0～10mm
TCアンカー80 ： 10～40mm
TCアンカー100 ： 35～60mm
TCアンカー125 ： 60～85mm
TCアンカー150 ： 85～110mm

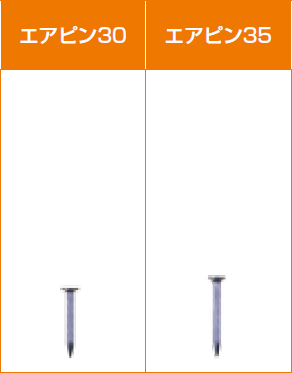

エアピン(30・35)
材質 ： ステンレス製
適応下地 ： コンクリート下地(PC不可)
固定方式 ： エアツール打ち込み
荷姿 ： 100本/箱
埋込深さ ： 20～30mm
径×長さ(mm)
エアピン30 ： 3.6×30
エアピン35 ： 3.6×35
有効取付厚さ
エアピン30 ： 0～10mm
エアピン35 ： 5～15mm

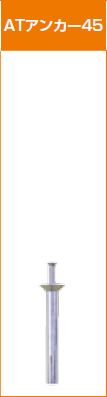

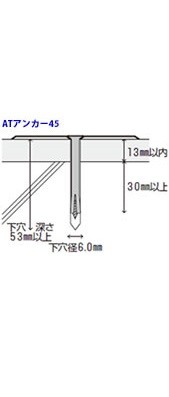

ATアンカー45
材質 ： アルミ・ステンレス製
適応下地 ： コンクリート下地
固定方式 ： 打ち込み
荷姿 ： 100本/箱
ドリル径 ： 6mm
埋込深さ ： 30mm
径×長さ(mm) ： 5.5×44
有効取付厚さ ： 0～14mm
ATアンカーをディスクの上から差し込み、
ATアンカー頭部がディスクに収まってから
ハンマーでアンカーのピンを叩きます。
※アンカーが途中で固定されないようにするため。
ピンがアンカー頭部に収まるまで叩き込みます。

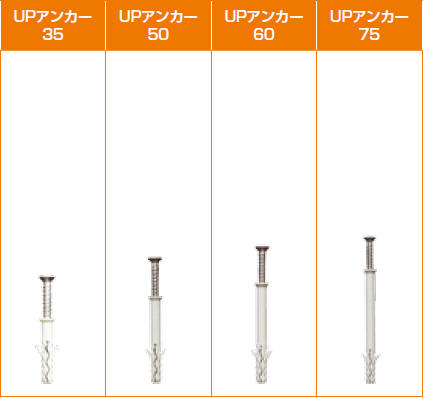

UPアンカー(35・50・60・75)
材質 ： （ビス）ステンレス製 （プラグ）樹脂製
適応下地 ： コンクリート下地
固定方式 ： ねじ込み
荷姿 ： 100本/箱
ドリル径 ： 6mm
埋込深さ ： 30mm以上
径×長さ(mm)
UPアンカー35 ： （ビス）4.8×40 （プラグ）6×35
UPアンカー50 ： （ビス）4.8×55 （プラグ）6×50
UPアンカー60 ： （ビス）4.8×65 （プラグ）6×60
UPアンカー75 ： （ビス）4.8×80 （プラグ）6×75
有効取付厚さ
UPアンカー35 ： 0～5mm
UPアンカー50 ： 5～20mm
UPアンカー60 ： 20～30mm
UPアンカー75 ： 20～45mm
樹脂プラグをディスク上から差し込み、ビスを電動ドライバーで締め付けます。

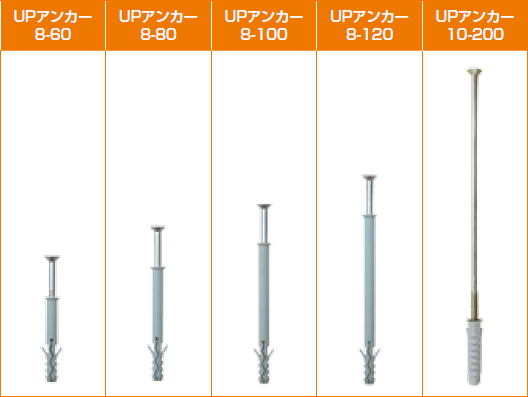

UPアンカー(8-60・8-80・8-100・8-120・10-200)
材質 ： （ビス）ステンレス製 （プラグ）樹脂製
適応下地
UPアンカー(8-60・8-80・8-100) ： ALC下地
UPアンカー(8-120・10-200) ： コンクリート下地
固定方式 ： ねじ込み
荷姿
UPアンカー(8-60・8-80・8-100・8-120) ： 100本/箱
UPアンカー(10-200) ： 50本/箱
ドリル径
UPアンカー(8-60・8-80・8-100・8-120) ： 8mm
UPアンカー(10-200) ： 10mm
埋込深さ
UPアンカー(8-60・8-80・8-100・8-120) ： 40mm
UPアンカー(10-200) ： 50mm
径×長さ(mm)
UPアンカー8-60 ： （ビス）5.8×65 （プラグ）8×60
UPアンカー8-80 ： （ビス）5.8×85 （プラグ）8×80
UPアンカー8-100 ： （ビス）5.8×105 （プラグ）8×100
UPアンカー8-120 ： （ビス）5.8×125 （プラグ）8×120
UPアンカー10-200 ： （ビス）6.5×207 （プラグ）10×50
有効取付厚さ
UPアンカー8-60 ： 0～20mm
UPアンカー8-80 ： 20～40mm
UPアンカー8-100 ： 40～60mm
UPアンカー8-120 ： 60～80mm
UPアンカー10-200 ： 150mm

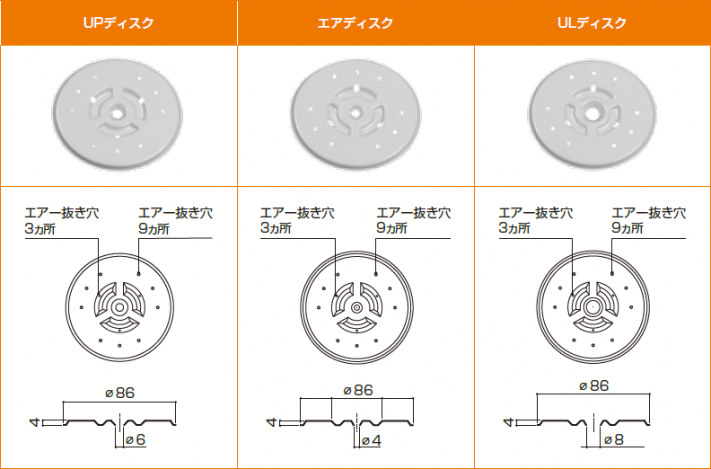

■UPディスク
コンクリート下地アンカー用
誘導加熱、溶剤溶着共通
コンクリート下地アンカー用
誘導加熱、溶剤溶着共通
■エアディスク
コンクリート下地エアピン用
誘導加熱、溶剤溶着共通
コンクリート下地エアピン用
誘導加熱、溶剤溶着共通

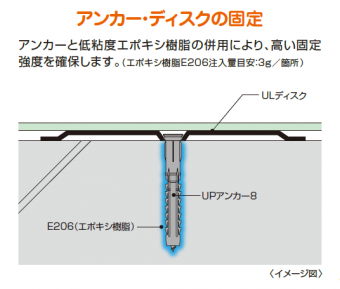

■ULディスク
コンクリート・ALC下地アンカー用
誘導加熱、溶剤溶着共通
コンクリート・ALC下地アンカー用
誘導加熱、溶剤溶着共通

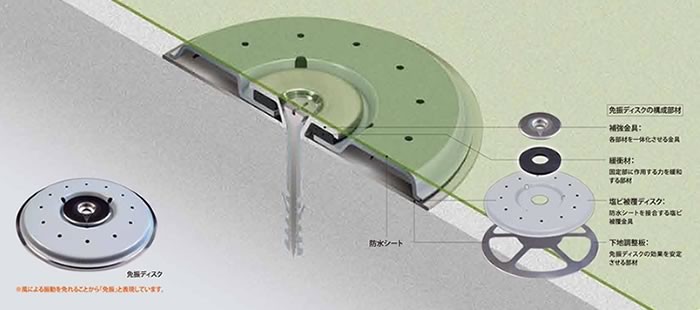

■免振ディスク
風による振動から免れることを「免振」と表現しています。
機械的固定工法では劣化の理由として風・水・熱・紫外線などがあります。
その中でも特に強風により、防水シートが膨れ上がったり、バタつくなどの症状がでます。
そこで免振ディスクにより、風による衝撃から防水層を守り
耐久性を高めることができます。
風による振動から免れることを「免振」と表現しています。
機械的固定工法では劣化の理由として風・水・熱・紫外線などがあります。
その中でも特に強風により、防水シートが膨れ上がったり、バタつくなどの症状がでます。
そこで免振ディスクにより、風による衝撃から防水層を守り
耐久性を高めることができます。
■免振ディスクのメカニズム
①風圧力により、防水シートと共に
塩ビ被覆ディスクが持ち上げられる
力が働きます。
塩ビ被覆ディスクが持ち上げられる
力が働きます。
②補強金具と塩ビ被覆ディスクに挟まれた、
緩衝材が圧縮されます。
緩衝材が圧縮されます。
③ディスクに水平力がかかると、
塩ビ被覆ディスクが横方向に移動します。
この時、緩衝材が弾性変形し、水平力を低減します。
塩ビ被覆ディスクが横方向に移動します。
この時、緩衝材が弾性変形し、水平力を低減します。
■免振ディスクの効果
■アンカーへの負荷を緩和
●水平力を低減
免振工法は従来工法と比べて固定部にかかる力（水平力）
を６０％程度低減する為に、
アンカーへの負荷を緩和しています。
●力の変動を低減
従来の工法と比べて固定部にかかる力（水平力）
の変動を２０％程度低減して、
固定部にかかる瞬間的な力を大幅に低減しています。
●防水シートへの負荷緩和
強風の時には防水シートとディスクの接合部に力が集中することから、
衝撃効果により防水シートにかかる負荷を低減しました。
