断熱接着工法　GI工法

硬質ウレタンフォームを断熱材に採用した塩ビシート防水断熱接着工法です。

防水層重量目安　：　4.4kg/㎡　（断熱35mm）
厚み　：　約37.0mm　（断熱35mm）

cc897a93d022fa1988d1713badd905f0-columns1

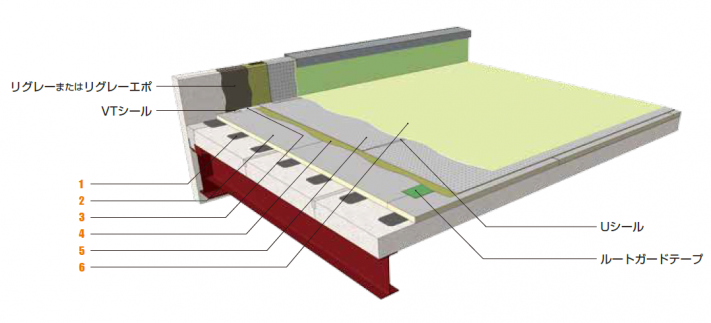

VIT-M920GI　シリーズ

１　VTエース　【0.45kg/㎡】
２　GIボードW
３　UP-8　【0.12kg/m　VTシール】
４　VTボンド　または　ビューボンド
　　【0.4kg/㎡　断熱材側：0.2kg/㎡　シート側：0.2kg/㎡】
５　ビュートップM20
６　保護塗料　VTコートC　0.15kg/㎡
　　　　　　　VTコート　0.15kg/㎡

VIT-U920GI　シリーズ

１　VTエース　【0.45kg/㎡】
２　GIボードW
３　UP-8　【0.12kg/m　VTシール】
４　VTボンド　または　ビューボンド
　　【0.4kg/㎡　断熱材側：0.2kg/㎡　シート側：0.2kg/㎡】
５　ビュートップU20
６　保護塗料　VTコートC　0.15kg/㎡
　　　　　　　VTコート　0.15kg/㎡

断熱接着工法　GI工法の特長

ビュートップGI工法とは､塩ビシート防水断熱接着工法で
初めて硬質ウレタンフォームが断熱材に採用されたものです。

従来のポリエチレン系の断熱接着工法と比べると､１．６倍もの断熱性があり、施工性が良いのも特長です。

断熱材､塩ビ被覆鋼板､塩ビシート、防水層など、ほとんどを接着剤で面固定するため
耐風圧性能が高く、風に強いのが一番のポイントです。

機械的固定工法で起こる風によるバタツキもなく、長く耐風圧性能を維持できるため強風地域でも安心です。
躯体への負担の軽減､騒音・振動の低減効果もあります。
また、従来の接着断熱工法に比べ､接着剤の待ち時間も少なく、
シンプルな施工なので、スピーディーに施工できます。

断熱接着工法　GI工法の立上り部分とドレン廻りの排水

cc897a93d022fa1988d1713badd905f01

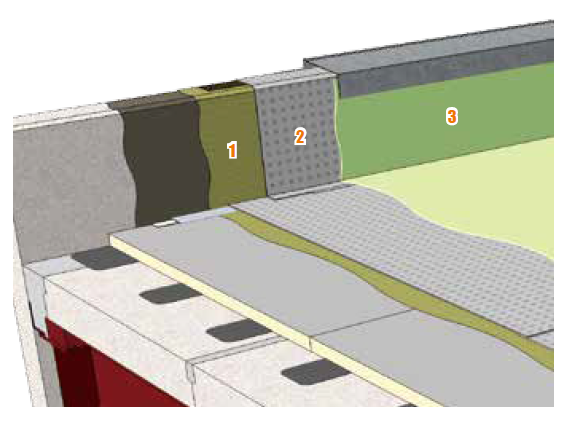

立上り部例

接着工法

１　VTボンド　または　ビューボンド　（平面部に準ずる）
２　ビュートップシート　（平面部に準ずる）
３　保護塗料　（平面部に準ずる）

※立上り端末部にはVTテープを貼り付けます。


ドレン廻りなどの排水をスムーズにする「テーパープレート」

viewtop_022_06

viewtop_022_07

viewtop_022_08

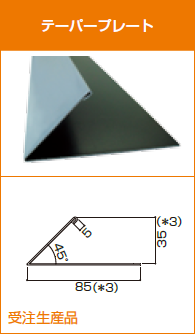

テーパープレート

テーパープレート(塩ビ被覆プレート)とは、
ドレン廻りの断熱材部分での段差を解消するための
オリジナル形状の鋼板のことです。
ＧＩ工法ではこのテーパープレートによって、段差がなく、水溜りができない
スムーズな排水をすることを可能にしています。
プレートは接着剤は塗布せずに、溶融着させます。
それでも不安定な場合には、アンカービスで固定します。


断熱接着工法　GI工法で使用する材料


●VTエース

●GIボードW

●UP-8

●VTボンド・ビューボンド・Uシール

●ビュートップM20・ビュートップU20

●VTシール・ルートガードテープ

●VTコートC・VTコート
