断熱軽歩行工法 LF工法
断熱材の上に塩ビ被覆鋼板「LFパネル」を敷設し、ビュートップを線状に溶着する工法です。
断熱工法と、防水層上部の歩行（軽歩行）を両立した防水システムです。
防水層重量目安 ： 8.1kg/㎡ （断熱35mm）
厚み ： 約37.0mm （断熱35mm）

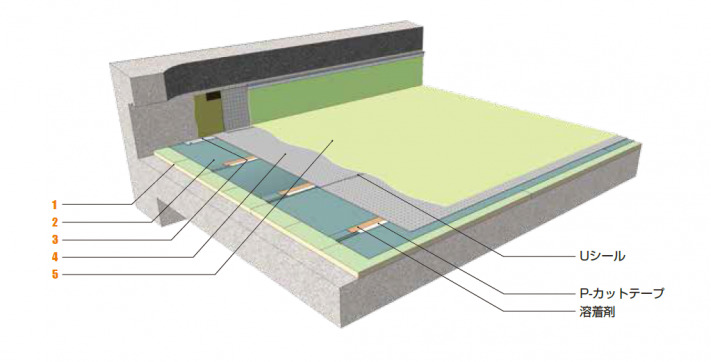

VIT-M820VLF シリーズ
１ VTボード
２ LFパネル
UPアンカー または TCアンカー
３ UP-7
４ ビュートップM20
６ 保護塗料 VTコートC 0.15kg/㎡
VTコート 0.15kg/㎡
１ VTボード
２ LFパネル
UPアンカー または TCアンカー
３ UP-7
４ ビュートップM20
６ 保護塗料 VTコートC 0.15kg/㎡
VTコート 0.15kg/㎡
VIT-U820VLF シリーズ
１ VTボード
２ LFパネル
UPアンカー または TCアンカー
３ UP-7
４ ビュートップU20
６ 保護塗料 VTコートC 0.15kg/㎡
VTコート 0.15kg/㎡
１ VTボード
２ LFパネル
UPアンカー または TCアンカー
３ UP-7
４ ビュートップU20
６ 保護塗料 VTコートC 0.15kg/㎡
VTコート 0.15kg/㎡
シート防水工事の断熱軽歩行工法 LF工法についてご紹介します。
LF工法は平面部を「線状溶着」するという新しい固定工法を採用しています。
LFパネルに線上に固定することで、固定強度と施工効率を大幅にアップしました。
長手方向のLFパネルの接合はパネル同士のビスの穴を合わせ、
幅方向のパネルの接合は、５mm程度の間隔をあけます。
勘合させたLFパネルのビス穴にアンカーを使用して固定していきます。
この時アンカーの締めすぎで浮きなどが生じていないかをチェックします。
そして、パネルのジョイント部分をP－カットテープで貼り付けていきます。
その上からビュートップを施工していくような施工方法となります。
LF工法は平面部を「線状溶着」するという新しい固定工法を採用しています。
LFパネルに線上に固定することで、固定強度と施工効率を大幅にアップしました。
長手方向のLFパネルの接合はパネル同士のビスの穴を合わせ、
幅方向のパネルの接合は、５mm程度の間隔をあけます。
勘合させたLFパネルのビス穴にアンカーを使用して固定していきます。
この時アンカーの締めすぎで浮きなどが生じていないかをチェックします。
そして、パネルのジョイント部分をP－カットテープで貼り付けていきます。
その上からビュートップを施工していくような施工方法となります。

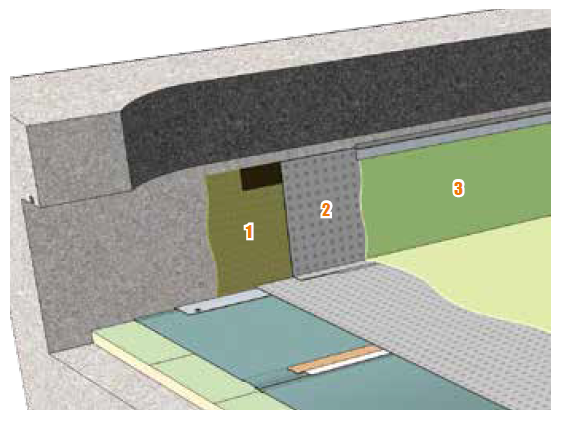

立上り部例
接着工法
１ VTボンド または ビューボンド
【0.4kg/㎡ 断熱材側：0.2kg/㎡ シート側：0.2kg/㎡】
２ ビュートップシート （平面部に準ずる）
３ 保護塗料 （平面部に準ずる）
※立上り端末部にはVTテープを貼り付けます。
