断熱機械的固定工法(VTボード)

VTボード(硬質ウレタンフォーム)とビュートップを組み合わせた、
機械的固定工法の断熱防水です。

防水層重量目安 : 3.5kg/㎡ (断熱35mm)
厚み : 約36.5mm (断熱35mm)

ca17ba0771b796be20c7c0953d07fd05-columns1

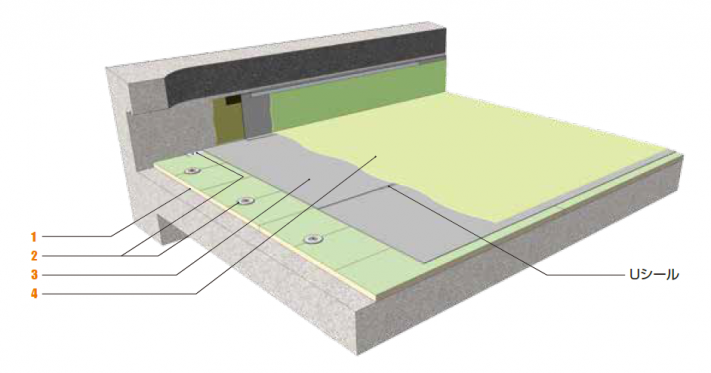

VIT-U815V免振 シリーズ

1 VTボード
2 UPプレート・免振ディスク
3 ビュートップU15
4 保護塗料 VTコートC 0.15kg/㎡
       VTコート 0.15kg/㎡

VIT-U815V シリーズ

1 VTボード
2 UPプレート・UPディスク
3 ビュートップU15
4 保護塗料 VTコートC 0.15kg/㎡
       VTコート 0.15kg/㎡


シート防水工事の断熱機械的固定工法(VTボード)のご紹介です。
VTボード(硬質ウレタンフォーム)とは、高反射面材を使用しているので、
熱伝導率が小さく、熱伝導率は0.023W/m/kとなります。

使用するVTボードは耐久性・寸法安定性・透湿抵抗に優れた、ノンフロンン断熱材です。
VTボード(硬質ウレタンフォーム)とビュートップU(塩ビシート)を組み合わせた機械的固定工法です。


fc1331f615ec49711b831d47615bbb9f1-columns3
機械的固定工法

機械的固定工法とは、ビスとディスクを使って防水シートを下地に固定する方法です。

シート同士やディスクとシートの接合部に関しては、加熱か溶剤によって溶融着します。

断熱機械的固定工法の場合には、断熱材をビスとディスクで固定した後に
ディスクにシートを固定します。

改修工事などの時には、既存防水層の状況などに影響を受けにくく、
下地処理が最低限で済むので、作業短縮につながります。

アンカーのみの部分固定となるため、密着工法よりは風の影響を受けやすく、
シートのふくらみや飛散などの懸念もありますが、
耐風圧性能などアンカーの固定力は試験で実証されています。

b269398f0ec104c529049648f9d29056-columns2

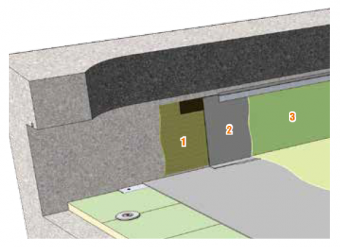

立上り部例

接着工法

1 VTボンド または ビューボンド
  【0.4kg/㎡ 断熱材側:0.2kg/㎡ シート側:0.2kg/㎡】
2 ビュートップシート (平面部に準ずる)
3 保護塗料 (平面部に準ずる)

※立上り端末部にはVTテープを貼り付けます。

e69215f04795e0c901bd86434c8d548e-columns2

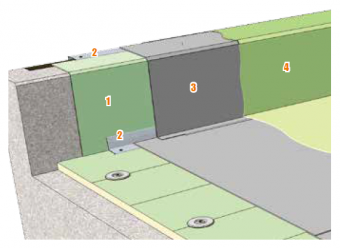

立上り部例

機械的工法

1 Uマット
2 UPプレート
3 ビュートップシート (平面部に準ずる)
4 保護塗料 (平面部に準ずる)

※立上り端末部にはVTテープ50を貼り付けます。
