断熱機械的固定工法(スタイロフォーム RB-GK-Ⅱ)

スタイロフォーム RB-GK-Ⅱ(ポリスチレンフォーム)とビュートップを組み合わせた、
機械的固定工法の断熱防水です。

機械的固定工法(スタイロフォーム RB-GK-Ⅱ)

VIT-U815R免振 シリーズ

1 スタイロフォーム RB-GK-Ⅱ ASディスク留め
2 Uマット
2 UPプレート・免振ディスク
3 ビュートップU15
4 保護塗料 VTコートC 0.15kg/㎡
       VTコート 0.15kg/㎡

防水層重量目安 : 3.7kg/㎡ (断熱35mm)
厚み : 約38.5mm (断熱35mm)

VIT-U815R免振 シリーズ

1 スタイロフォーム RB-GK-Ⅱ ASディスク留め
2 Uマット
2 UPプレート・UPディスク
3 ビュートップU15
4 保護塗料 VTコートC 0.15kg/㎡
       VTコート 0.15kg/㎡

防水層重量目安 : 3.5kg/㎡ (断熱35mm)
厚み : 約38.5mm (断熱35mm)


スタイロフォーム RB-GK-Ⅱとビュートップを組み合わせた断熱機械的固定工法です。
スタイロフォーム RB-GK-Ⅱは両面にスキン層が付いており、透湿係数と吸水性が
非常に小さくなるのが特長です。
透湿係数とは、材料を通過する水蒸気の量のことを言います。
透湿係数が小さいと、室内側は湿気を通しにくく、外気側は湿気を放湿しやすいことになります。
熱をつたえにくく、水をほとんど吸収しません。
また断熱性能が低下しにくいノンフロンの断熱材で、優れた断熱性能があります。

fc1331f615ec49711b831d47615bbb9f1-simple

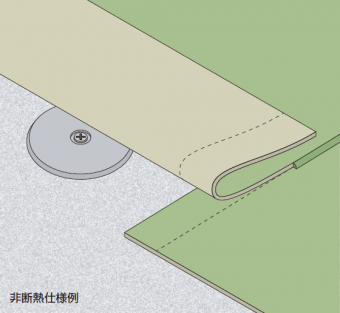

機械的固定工法

機械的固定工法とは、ビスとディスクを使って防水シートを下地に固定する方法です。

シート同士やディスクとシートの接合部に関しては、加熱か溶剤によって溶融着します。

断熱機械的固定工法の場合には、断熱材をビスとディスクで固定した後に
ディスクにシートを固定します。

改修工事などの時には、既存防水層の状況などに影響を受けにくく、
下地処理が最低限で済むので、作業短縮につながります。

アンカーのみの部分固定となるため、密着工法よりは風の影響を受けやすく、
シートのふくらみや飛散などの懸念もありますが、
耐風圧性能などアンカーの固定力は試験で実証されています。

ac2624af66908de4187ddc95ff124e52-columns2

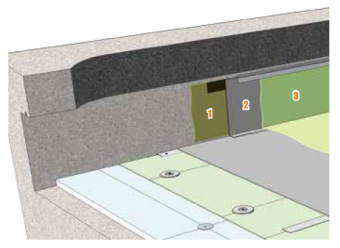

立上り部例

接着工法

1 VTボンド または ビューボンド
  【0.4kg/㎡ 断熱材側:0.2kg/㎡ シート側:0.2kg/㎡】
2 ビュートップシート (平面部に準ずる)
3 保護塗料 (平面部に準ずる)

※立上り端末部にはVTテープを貼り付けます。

機械的固定工法(スタイロフォーム RB-GK-Ⅱ) 機械的工法

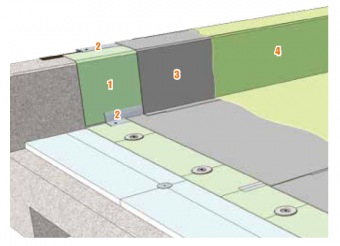

立上り部例

機械的工法

1 Uマット
2 UPプレート
3 ビュートップシート (平面部に準ずる)
4 保護塗料 (平面部に準ずる)

※立上り端末部にはVTテープ50を貼り付けます。
