UPプレートの材質

シート防水工事で使用される、UPプレートをご紹介します。
UPプレートは立上りの入隅や出隅の部分、ドレン廻りなどで使用されます。

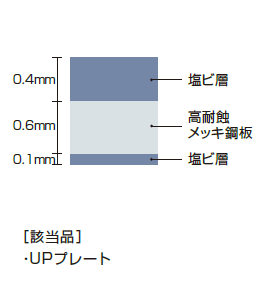

高耐蝕メッキ鋼板の表面に塩ビ層があり、
接着剤ではなく、溶融着させます。

固定が不安定な場合はビスを用いて固定します。

UP-11-columns4
UP-1/UL-1

入隅・ドレン廻り用
UL-11-columns4
寸法

長さ　：　2m
　　　　　各１０本/箱
穴径　：　直径　7mm
　　　　　個数　6カ所

UP-21-columns4
UP-2/UL-2

入隅用
（立上り機械的固定）
UL-21-columns4
寸法

長さ　：　2m
　　　　　各１０本/箱
穴径　：　直径　7mm
　　　　　個数　6カ所

UP-3-columns4
UP-3/UL-3

出隅用・入隅用
UL-3-columns4
寸法

長さ　：　2m
　　　　　各１０本/箱
穴径　：　直径　7mm
　　　　　個数　6カ所

UP-4-columns4
UP-4/UL-4

立上り天端防水端末用
UL-4-columns4
寸法

長さ　：　2m
　　　　　各１０本/箱
穴径　：　直径　7mm
　　　　　個数　6カ所

UP-5-columns4
UP-5/UL-5

立上りあご下防水端末用
UL-5-columns4
寸法

長さ　：　2m
　　　　　各１０本/箱
穴径　：　直径　7mm
　　　　　個数　6カ所

UP-6-columns4
UP-6/UL-6

入隅用（立上り接着）
UL-6-columns4
寸法

長さ　：　2m
　　　　　各１０本/箱
穴径　：　直径　7mm
　　　　　個数　6カ所

UP-7-columns4
UP-7/UL-7

LF工法　入隅用

● 断熱軽歩行工法
　LF工法
UL-7-columns4
寸法

長さ　：　2m
　　　　　各１０本/箱
穴径　：　直径　7mm
　　　　　個数　6カ所

UP-8-columns4
UP-8/UL-8

GI工法　入隅用

● 断熱接着工法
　GI工法
UL-8-columns4
寸法

長さ　：　2m
　　　　　１本単位
穴径　：　穴なし

接着工法・機械的工法のプレート設置例

ac2624af66908de4187ddc95ff124e52
接着工法
機械的工法
機械的工法

テーパープレート

viewtop_022_06



viewtop_022_07



viewtop_022_08



テーパープレート
テーパープレート

断熱工法　ドレン廻り

テーパープレート
寸法

長さ　：　2m
　　　　　１本単位
穴径　：　穴なし

テーパープレート(塩ビ被覆プレート)とは、
ドレン廻りの断熱材部分での段差を解消するための
オリジナル形状の鋼板のことです。
ＧＩ工法ではこのテーパープレートによって、段差がなく、水溜りができない
スムーズな排水をすることを可能にしています。
プレートは接着剤は塗布せずに、溶融着させます。
それでも不安定な場合には、アンカービスで固定します。
