豊中市 屋根の合流部には谷板金という板金が入っています。


こんにちは!

本日の現場ブログは、

豊中市、屋根の葺き替え工事を契約いただいた工事現場のワンシーンをお届けいたします。

こちらのお宅では屋根が二つつながっており、

その屋根どうしの合流部に谷板金という板金が入っています。

屋根どうしの合流部ですので、二つの屋根で受けた雨水を屋外に流すために施工されているのですが、

その既設の谷板金に傷みが見られたため、新しくガルバリウム鋼板製の谷板金を施工している様子をお伝えしていきます。

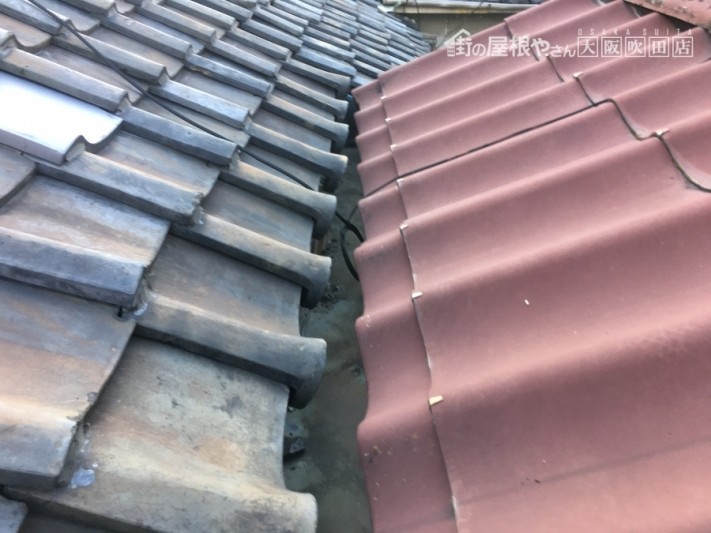

瓦屋根とニューウェーブ屋根の取り合い部の谷板金
この屋根と屋根の合流部、

少し緑がかった部分お分かりになりますか?

ここに谷板金が入っています。

瓦の屋根とニューウェーブ屋根(赤い屋根)に受けた雨水を

谷板金で受け、

家屋の外にまで流すのです。

既設のものは銅板で谷板金が作ってありました。

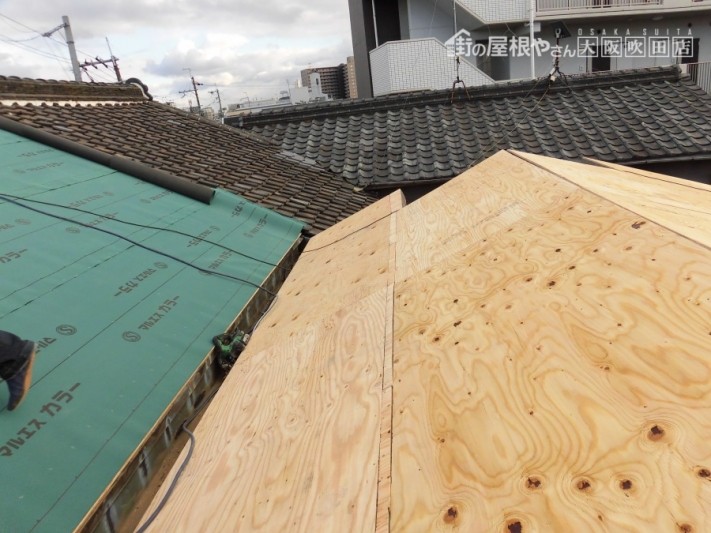

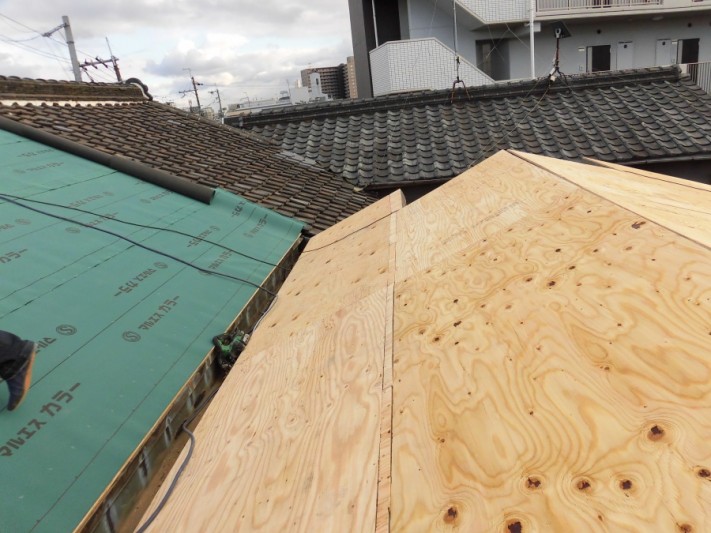

葺き替え工事 野地板の上に改質アスファルトルーフィングを敷きこんでいる途中
今回は葺き替え工事なので、

瓦をすべて捲り、

胴縁、野地板、アスファルトルーフィングを敷きこんだ後からのスタートです。

上記の工程は本日の本題からはずれますので、

別の機会で解説させていただきます。

この後屋根材(今回はガルバリウム鋼板 立平葺き)を張り付けていくのですが、

その前に谷板金取付を行います。

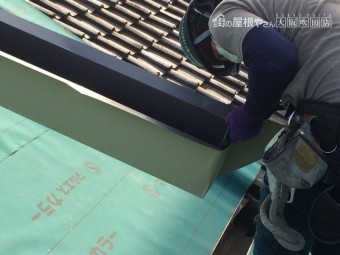

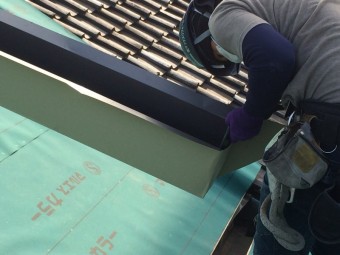

ガルバリウム鋼板を谷板金に加工している職人
まずはガルバリウム鋼板を既存の谷板金のサイズに

合わせて、切り込みを入れたり、折り曲げながらジャストサイズに

加工していきます。

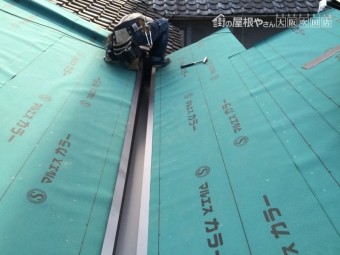

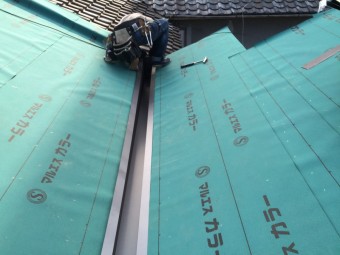

ガルバリウム鋼板製谷板金はめ込み
そして、ジャストサイズに仕上がったら、

すっぽりと、はめ込んでいきます。

この加工の技術に脱帽です。

ピッタリジャストサイズです。

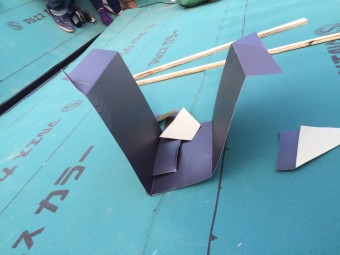

加工後のガルバリウム鋼板製谷板金の端材
加工後の谷板金の端材です。

横から見るとこの家屋の谷板金の形はこのような形です。

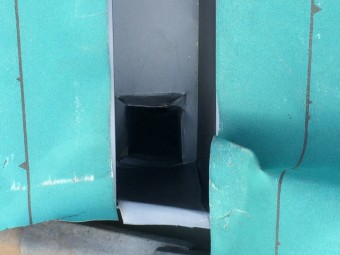

ガルバリウム鋼板製谷板金 ドレン部
このようにドレン(排水溝)も切り込みを入れて、

加工します。

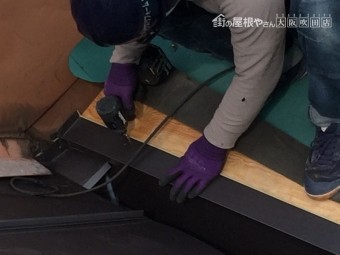

ガルバリウム鋼板製谷板金 ビス止め
そして、ステンレスのビスで留めつけます。

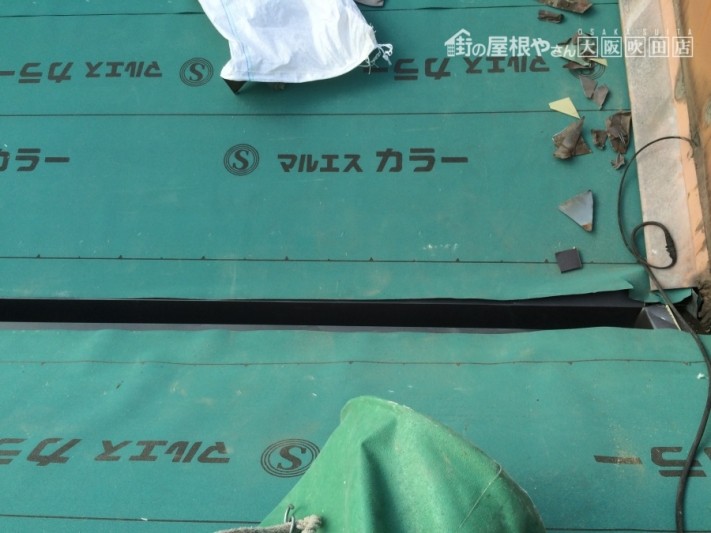

最大のポイントは、ルーフィング(緑色のシート)の下に谷板金を

入れ込むことです。

ルーフィングとは、防水シートなのですが、

万が一雨水が屋根材(瓦等)の下に入り込んでも

この防水シートで防くことができますが、

もし谷板金がルーフィングの上に取付されると、

ルーフィングの上を流れた水が、

谷板金とルーフィングの隙間から

家屋に流れ込んでしまうからです。

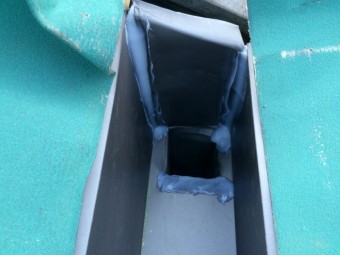

ガルバリウム鋼板製谷板金コーキング処理
そして、折り曲げた個所、ドレンの隙間などを

コーキング処理していきます。

折り曲げ箇所はコーキングは必要ないように

折り曲げているのですが、

コーキング処理を行うことでより防水性が上がりますので、

惜しみなく施工させていただきました!

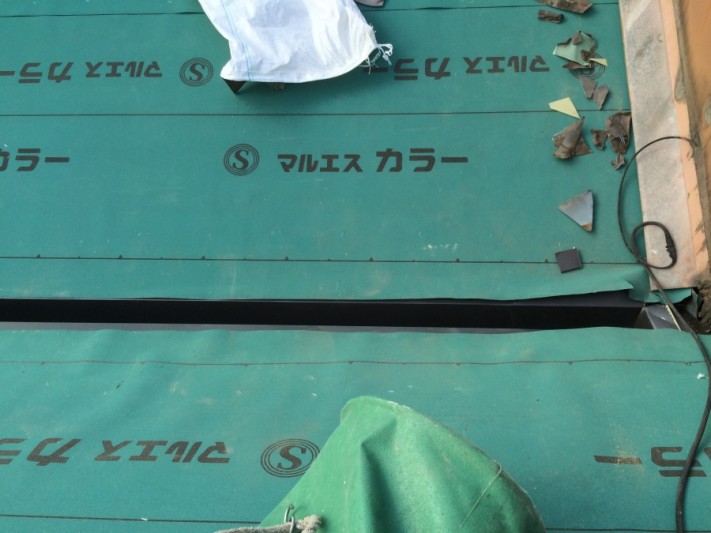

谷板金完成
谷板金完成です!

この後、水切りと呼ばれる板金をとりつけます!

それはまたの機会に!

以上が谷板金取付工事です!
