茨木市の瓦屋根の棟が崩れて雨漏りが発生|防災棟への積み替え工事


回は、大阪の茨木市で台風が直撃し、屋根の下に「のし瓦」が落ちているとお客様からのお問い合わせです。

現時点で、雨漏りしていたという事はありませんでいたが、このままほっておくと雨漏りの可能性があります。

では、棟の積み替え工事をご紹介いたします。
20171207-1_171207_0015-1-columns1-overlay

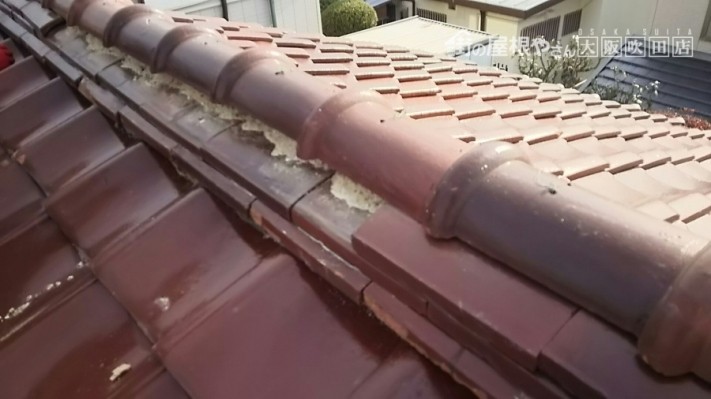

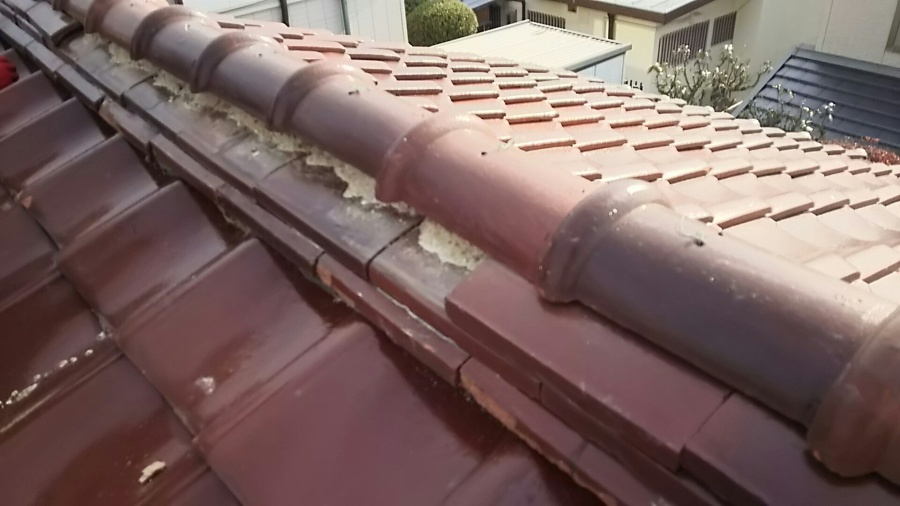

上記の様な屋根の頂上を「棟(むね)」と言います。

棟部は、冠瓦(かんむりかわら)と呼ばれる棟の最も高い部分に半丸型の瓦が載せられています

冠瓦(かんむりかわら)の下には「のし瓦」と呼ばれるのある板状の瓦が三段積み重ねてあります

「のし瓦」は瓦の継ぎ目から雨水が浸入しやすいため、そこに「なんばん」等を塗り込みながら、

防水加工を施し、数段に積み上げて施工します。

段数が多いほど屋根下地への雨水の浸入を防ぐことができます。

のし瓦が取れると地震や強風で瓦がズレてしまい、雨漏りをします。

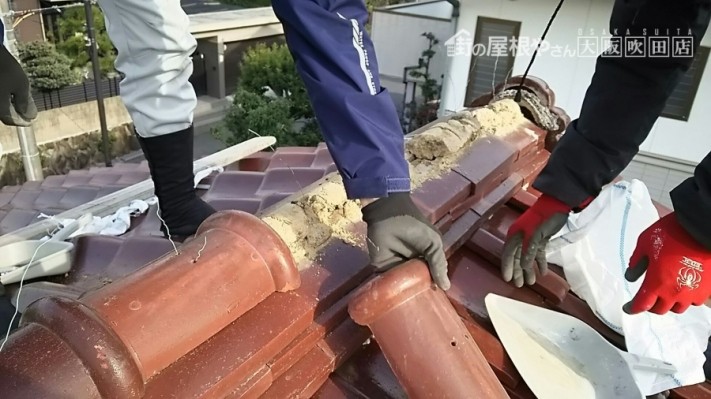

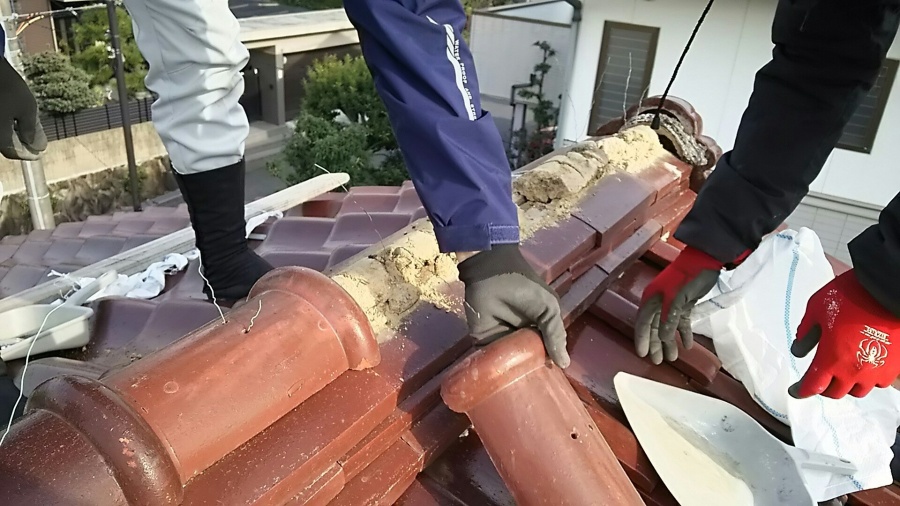

既存の冠瓦を取り外し
続いて冠瓦(かんむりかわら)を捲(めくっていきます。

瓦の下にはたくさん土(粘土)が入っています。

これは断熱効果が非常に高い利点があり、

その重さによって強風に飛ばされにくいので、台風効対策になり、

また地震対策としてもわざと重くすることで上下の揺れを防ぐと言われていました。

しかし、東北大震災において被害が多かったのが、この「土葺き工法」の屋根でした。

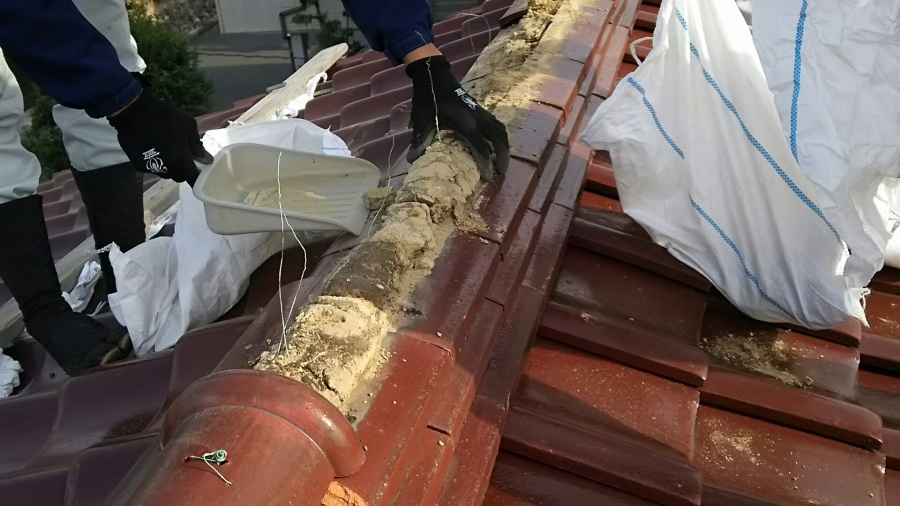

大量の土を撤去している様子
これは経年変化で、葺土の固定力が低下した為です。

今ではこの「土葺き工法」が使われる事はなくなり、「土」の代わりに「なんばん」と呼ばれる漆喰に似た材料を使います。

そして「強力棟(防災棟)」と呼ばれる「瓦屋根標準設計・施工ガイドライン」に沿った工法で葺きます。


上記は土を手で全部取り除いている所です。

現状の瓦屋根は瓦と瓦の接着に漆喰が用いられています。

その内側は土(粘土)を盛ってのし瓦を固定しています。

本来、「のし瓦」は半分に割った状態で銅線で結び固定してあるのですが、

現状、銅線が切れてしまっており、のし瓦が風で飛んで行ってしまっています

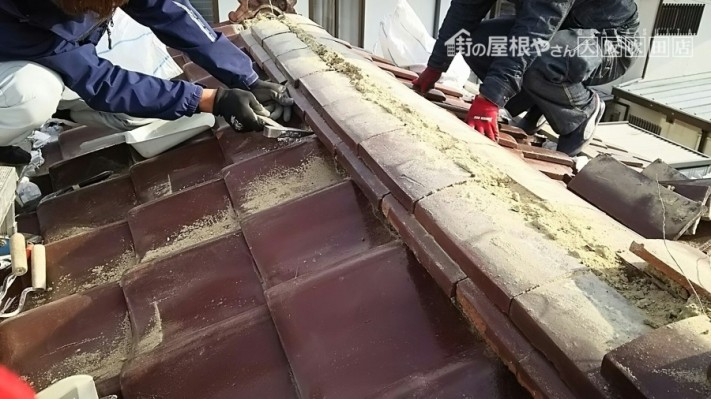

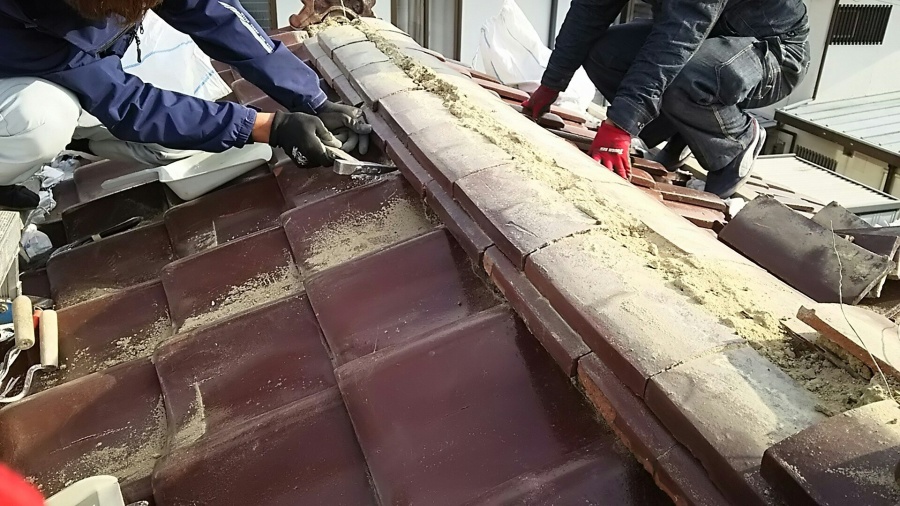

瓦の下の土を撤去

こうなると、瓦がズレたり、ズレた瓦同士が当たり割れたり・欠けたり、そこから雨水が侵入し、

雨漏りが発生します。

上記は土を取り切った所です。

今回のブログは以上です。次回は「強力棟(防災棟)」へ葺き替える所を紹介致します。
